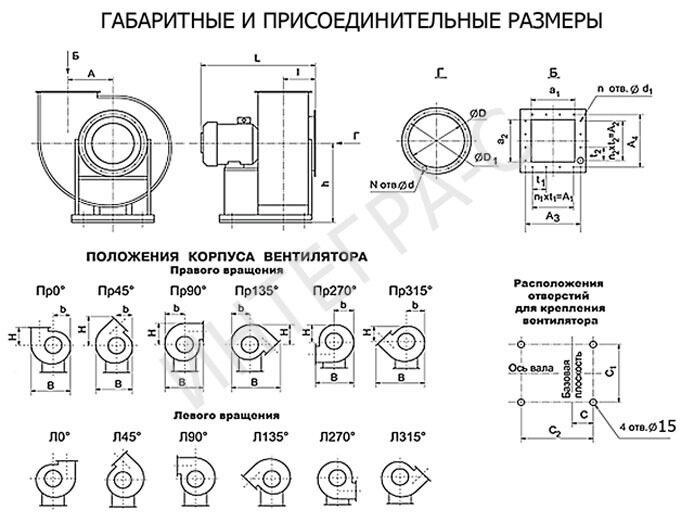

Габаритные и присоединительные размеры ВЦ 14-46
Вентилятор |
Размеры, мм |
N |
n |
n1 |
n2 |
h |
L |
Lmax |
A |
D |
D1 |
d |
d1 |
a1 |
a2 |
A1 |
A2 |
A3 |
A4 |
t1 |
t2 |
C |
C1 |
C2 |
В-Ц 14-46-5 |
650 |
252 |
1025 |
324 |
510 |
530 |
7x14 |
7 |
350 |
350 |
300 |
300 |
380 |
380 |
100 |
100 |
95 |
410 |
600 |
16 |
16 |
3 |
3 |
В-Ц14-46-5,6 |
700 |
282 |
1150 |
363 |
570 |
590 |
7x14 |
7 |
390 |
390 |
330 |
330 |
410 |
410 |
110 |
110 |
106 |
410 |
600 |
16 |
16 |
16 |
3 |
В-Ц 14-46-6,3 |
720 |
298 |
1250 |
410 |
640 |
660 |
7x14 |
7 |
441 |
441 |
400 |
400
|
470 |
470 |
100 |
100 |
153 |
460 |
650 |
16 |
16 |
20 |
4 |
В-Ц 14-46-7,1 |
810 |
336 |
1500 |
460 |
725 |
755 |
10x14 |
11 |
500 |
500 |
520 |
520 |
520 |
520 |
130 |
130 |
175 |
520 |
840 |
16 |
16 |
16 |
4 |
В-Ц 14-46--8 |
905 |
378 |
1700 |
520 |
820 |
850 |
10x14 |
11 |
560 |
560 |
600 |
600 |
600 |
600 |
150 |
150 |
212 |
606 |
1050 |
16 |
16 |
16 |
4 |
В-Ц 14-46-9 |
1020 |
425 |
1900 |
585 |
920 |
950 |
10x14 |
11 |
630 |
630 |
660 |
660 |
660 |
660 |
165 |
165 |
270 |
700 |
1200 |
16 |
16 |
16 |
4 |
Вентилятор |
ПРОо,ЛОо |
ПР45о, Л45о |
ПР90о, Л90о |
ПР135о, Л135о |
ПР270о, Л270о |
ПР315о, Л315о |
B |
b |
H |
B |
b |
H |
B |
b |
H |
B |
b |
H |
B |
b |
H |
B |
b |
H |
В-Ц 14-46-5 |
915 |
389 |
340 |
940 |
357 |
612 |
790 |
454 |
526 |
1032 |
420 |
482 |
790 |
454 |
389 |
1032 |
420 |
357 |
В-Ц 14-46-5,6 |
1025 |
436 |
380 |
1052 |
400 |
685 |
895 |
509 |
590 |
1156 |
470 |
540 |
885 |
509 |
436 |
1156 |
470 |
400 |
В-Ц 14-46-6,3 |
1143 |
487 |
420 |
1052 |
447 |
760 |
985 |
564 |
656 |
1286 |
526 |
605 |
985 |
564 |
487 |
1286 |
526 |
447 |
В-Ц 14-46-7,1 |
1288 |
549 |
473 |
1186 |
504 |
857 |
1110 |
636 |
739 |
1449 |
593 |
682 |
1110 |
636 |
549 |
1449 |
593 |
504 |
В-Ц 14-46-8 |
1450 |
614 |
533 |
1328 |
564 |
965 |
1247 |
714 |
836 |
1629 |
664 |
764 |
1247 |
714 |
614 |
1629 |
664 |
564 |
В-Ц 14-46-9 |
1630 |
691 |
600 |
1494 |
635 |
1086 |
1403 |
803 |
940 |
1832 |
747 |
860 |
1403 |
803 |
691 |
1832 |
747 |
635 |
