В.Ц 5-35 №№3,55;4;8; 8,5 В-Ц 5-45 №№4,25; 8; 8,5 В-Ц 5-50 №№8; 9

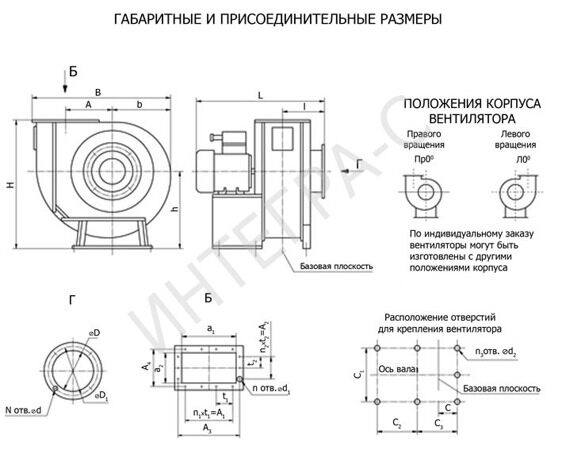

Габаритные и присоединительные размеры В.Ц 5




Габаритные и присоединительные размеры В.Ц 5

Вентилятор | Размеры, мм | ||||||||||||||||||||||||||||
h | H | l | L | A | B | b | D | D1 | d | d1 | d2 | a1 | a2 | A1 | A2 | A3 | A4 | t1 | t2 | C | C1 | C2 | C3 | N | n | n1 | n2 | n3 | |
В.Ц5-35-3,55 | 335 | 586 | 142 | 487 | 205 | 580 | 260 | 139 | 182 | 11,5 | 11,5 | 11 | 156 | 97 | 112 | - | 200 | 141 | 112 | - | 69 | 360 | 170 | 146 | 8 | 6 | 1 | - | 6 |
В.Ц 5-35-4 | 400 | 682 | 165 | 554 | 228 | 638 | 284 | 174 | 219 | 11,5 | 11,5 | 11 | 175 | 138 | 112 | 112 | 219 | 182 | 112 | 112 | 92 | 450 | 200 | 189 | 8 | 8 | 1 | 1 | 6 |
В.Ц5-35-8-01 | 750 | 1365 | 217 | 852 | 575 | 1400 | 643 | 352 | 405 | 11,5 | 11,5 | 14 | 394 | 246 | 375 | 250 | 448 | 300 | 125 | 125 | 161 | 810 | 330 | 313 | 8 | 12 | 3 | 1 | 7 |
В.Ц5-35-8-02 | 750 | 1365 | 217 | 852 | 575 | 1400 | 643 | 352 | 405 | 11,5 | 11,5 | 14 | 394 | 246 | 375 | 250 | 448 | 300 | 125 | 125 | 161 | 810 | 330 | 313 | 8 | 12 | 3 | 1 | 7 |
В.Ц 5-35-8,5 | 750 | 1365 | 217 | 852 | 575 | 1400 | 643 | 352 | 405 | 11,5 | 11,5 | 14 | 394 | 246 | 375 | 250 | 448 | 300 | 125 | 125 | 161 | 810 | 330 | 313 | 8 | 12 | 3 | 1 | 7 |
В.Ц5-45-4,25 | 450 | 765 | 181 | 656 | 268 | 752 | 334 | 220 | 265 | 11,5 | 11,5 | 11 | 221 | 175 | 112 | 112 | 265 | 219 | 112 | 112 | 110 | 450 | 230 | 228 | 8 | 8 | 1 | 1 | 7 |
В.Ц 5-45-8 | 800 | 1418 | 270 | 948 | 536 | 1460 | 658 | 444 | 497 | 11,5 | 11,5 | 14 | 443 | 351 | 375 | 250 | 497 | 405 | 125 | 125 | 208 | 870 | 320 | 418 | 12 | 14 | 3 | 2 | 7 |
В.Ц 5-45-8,5 | 800 | 1418 | 270 | 1078 | 536 | 1460 | 658 | 444 | 497 | 11,5 | 11,5 | 14 | 443 | 351 | 375 | 250 | 497 | 405 | 152 | 152 | 208 | 870 | 360 | 418 | 12 | 14 | 3 | 2 | 7 |
В.Ц5-50-8-01 | 800 | 1300 | 316 | 1160 | 520 | 1470 | 614 | 557 | 629 | 14 | 14 | 14 | 559 | 443 | 480 | 320 | 629 | 513 | 160 | 160 | 254 | 870 | 360 | 510 | 16 | 14 | 3 | 2 | 7 |
В.Ц5-50-8-02 | 800 | 1300 | 316 | 1200 | 520 | 1470 | 614 | 557 | 629 | 14 | 14 | 14 | 559 | 443 | 480 | 320 | 629 | 513 | 160 | 160 | 254 | 870 | 400 | 510 | 16 | 14 | 3 | 2 | 7 |
В.Ц 5-50-9 | 900 | 1549 | 343 | 1265 | 584 | 1640 | 688 | 626 | 698 | 14 | 14 | 18 | 628 | 497 | 480 | 320 | 698 | 567 | 160 | 160 | 286 | 930 | 400 | 583 | 16 | 14 | 3 | 2 | 7 |
