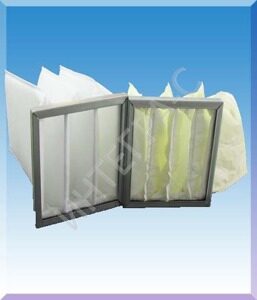

Карманные фильтры



Карманные фильтры тонкой и грубой очистки.
Тонкой очистки классы:F5-F8/F9 (EN 779, ГОСТ Р 51251-99)
Грубой очистки класс: G4 (EN 779, ГОСТ Р 51251-99)
Изготовлены из 100% полиэстера.
Предназначены для очистки от пыли наружного и рецеркулярного воздуха в системах приточной вентиляции и кондиционирования воздуха.
Состоят из металлической рамки и фильтрующего материала. Фильтры сохраняют свои технические характеристики при температуре от -40о С до  +80о С.
При установке фильтра в систему вентиляции, карманы должны распологаться строго вертикально!
Толщина рамки карманного фильтра-20 мм,25 мм. Возможно изготовление фильтров на проволочном каркасе.
Стандартный размер: ФВК-66-300-6-G4ФВК- Фильтр Воздушный Карманный 66- размер рамки фильтра (стандартный размер 592*592 мм), 300- глубина кармана (мм), 6- количество карманов, G4- класс очистки.
Первым в размере рамки указывается ширина фильтра, затем высота (при условии вертикального расположения карманов).


Технические характеристики для карманных фильтров грубой очистки

Обозначение фильтра ФВК ФВК
Класс очистки По EN 779 G4 G4

Размер, мм

592*592

592*592
Глубина кармана, мм 300 600
Средняя эффективность по атмосферной пыли, % 25-30 25-30
Начальное сопротивление, Па 40 28
Конечное сопротивление, Па 250 250
Номинальная производительность м3/ч 3400 3400

Технические характеристики для карманных фильтров тонкой очистки

Обозначение фильтра ФВК ФВК
Класс очистки По EN 779 F5 F5
Размер, мм 592*592 592*592
Глубина кармана, мм 300 600
Средняя эффективность по атмосферной пыли, % 50-55 50-55
Начальное сопротивление, Па 45 40
Конечное сопротивление, Па 450 450
Номинальная производительность м3/ч 3400 3400


Параметры ячейковых карманных фильтров (ФяК)

Габаритный размер по входному сечению, мм Площадь входного сечения, м2 Длина карманов L,мм Количество карманов, шт.
Ширина, B Высота, А Цифра(ы) в индексе фильтра ФяК Значение Цифра в индексе Значение Цифра в индексе

500

287

592

490

490

305

610

592

287

490

287

305

500

592

592

287

592

610

610

892

892

892

287

305

0

1

2

3

4

5

6

7

8

9

01

05

0,25

0,17

0,35

0,14

0,29

0,186

0,37

0,53

0,17

0,44

0,08

0,09

300

600

800











3

6

8











5;7

3;4

6;8

5;7

5;7

3;4

6;8

6;8

3;4

5;7

3;4

3;4

5;7

3;4

6;8

5;7

5;7

3;4

6;8

6;8

3;4

5;7

3;4

3;4

Расшифровка: ФяК 3362
3-класс фильтра G3;
3- длина карманов -300 мм;
6- количество карманов- 6 шт.;
2- габаритный размер водного сечения 592*592 мм (ширина*высота)
Пример условного обозначения нестандартных типоразмеров:
ФяК F5 535*732*360-5
F5- класс фильтра;
535*732- габаритные размеры ( ширина* высота) входного сечения, мм;
360- длина карманов, мм;
5- количество карманов, шт.
Рекомендуется производить замену фильтров каждые 3 месяца.
