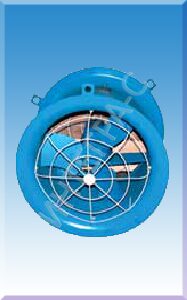

Струйные вентиляторы ВС 10-400 №№4; 6,3
Струйные осевые вентиляторы ВС-10-400 |
 |
Общие сведения
При использовании этих вентиляторов без воздуховодов можно получить струи большой дальнобойности.
- Максимальная скорость на оси струи с расстоянием уменьшается
- Расход линейно увеличивается за счет турбулентного обмена между струей и неподвижным воздухом. В результате этого эффекта, располагая очень небольшой исходной мощность, можно перемещать значительные массы воздуха. Объем перемещаемого воздуха на расстоянии равном дальнобойности струи струйных вентиляторов в 40 раз больше, чем в выходном сечении.
|
Исполнение вентилятора
- Подвесной
- Напольный
- Настенный
|
Назначение
- Для совместной работы с системами вентиляции или самостоятельной вентиляции помещений.
- Подача струи воздуха на большие расстояния без воздуховодов.
|
Область применения
- Локальная вентиляция рабочих мест на расстоянии 30 метров.
- Вентиляция складов, "горячих цехов" и других производственных помещений с высоким тепловыделением (электростанции), помещений для скота и птицы.
- Вентиляция помещений с большим сосредоточением людей (киноконцертные залы, крытые стадионы, магазины, клубы и т.д.)
- Проветривание тоннелей и сушка различных помещений, емкостей.
- Охлаждение оборудования, горячих материалов.
|
Технические характеристики
Вентилятор |
Тпоразмер двигателя |
Установочная мощность, кВт |
Частота вращения синхронная, мин-1 |
Производи-тельность в выходном сечении, м3/час |
Дальнобойкость*,м |
Масса,кг |
ВС-10-400-4 |
АИ56В4 |
0,18 |
1500 |
4700 |
20 |
14 |
ВС-10-400-6,3 |
АИР71В4 |
0,75 |
1500 |
15000 |
55 |
26 |
*- расстояние от выходного сечения вентилятора до сечения, в котором скорость составляет 0,5 м/с
|
Габаритные и присоединительные размеры |
