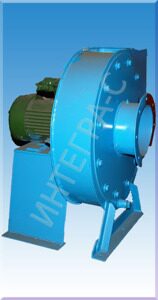

Вентиляторы радиальные В.Ц 5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Акустические характеристики
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Аэродинамические характеристики В.Ц 5-35 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Аэродинамические характеристики В.Ц 5-45 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Аэродинамические характеристики В.Ц 5-50 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Общие сведения Серию В.Ц 5 составляют вентиляторы трех типов: В.Ц 5-35, В.Ц 5-45, В.Ц 5-50
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Назначение
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические характеристики
|
Типоразмер вентилятора | Конструктивное исполнение | Двигатель | Частота вращения рабочего колеса, мин-1 | Параметры в рабочей зоне | Масса вентилятора не более, кг | Виброизоляторы | |||
Типо- размер | Мощность, кВт | Произво-дительность, тыс.м3/час | Полное давление, Па | Тип | Кол-тво | ||||
В.Ц5-35-3,55В1-01 | 1 |
АИМ71А2 АИМ71В2 |
0,75 1,1 |
2840 2840 |
0,5-0,9 0,5-1,75 |
1870-1600 1870-1300 |
66 67 |
ВР-201 | 6 |
В.Ц 5-35-4 В1-01 | 1 | АИМ80В2 | 2,2 | 2930 | 0,85-2,3 | 2750-1970 | 94 | ВР-201 | 6 |
В.Ц 5-35-8 В1-01 | 1 | АИМ132М4 | 11,0 | 1450 | 5,0-12,0 | 2900-2060 | 403 | ВР-203 | 6 |
В.Ц 5-35-8 В1-02 | 1 | АИМ132М4 | 11,0 | 1450 | 4,5-12,2 | 3140-2260 | 403 | ВР-203 | 6 |
В.Ц 5-35-8,5В1-01 | 1 | АИМ132М4 | 11,0 | 1450 | 4,5-11,5 | 3300-2360 | 403 | ВР-203 | 6 |
В.Ц5-45-4,25В1-01 | 1 | АИМ100S2 | 4,0 | 2900 | 1,7-4,5 | 2750-1900 | 145 | ВР-202 | 6 |
В.Ц 5-45-8 В1-01 | 1 | АИМ132М4 | 11,0 | 1450 | 6,5-12,0 | 2650-2300 | 407 | ВР-203 | 6 |
В.Ц 5-45-8,5В1-01 | 1 | АИМ160S4 | 15,0 | 1450 | 8,0-17,0 | 3140-2300 | 476 | ВР-203 | 6 |
В.Ц 5-50-8 В1-01 | 1 | АИМ160S4 | 15,0 | 1450 | 10,0-20,0 | 2650-2260 | 507 | ВР-203 | 8 |
В.Ц 5-50-8 В1-02 | 1 | АИМ160М4 | 18,5 | 1450 | 11,0-28,0 | 2750-1500 | 527 | ВР-203 | 8 |
В.Ц 5-50-9 В1-01 |
1 | АИМ180М4 | 30,0 | 1450 | 16,0-35,0 | 3170-2260 | 695 | ВР-203 | 8 |
